周村生产内外墙保温砂浆价格

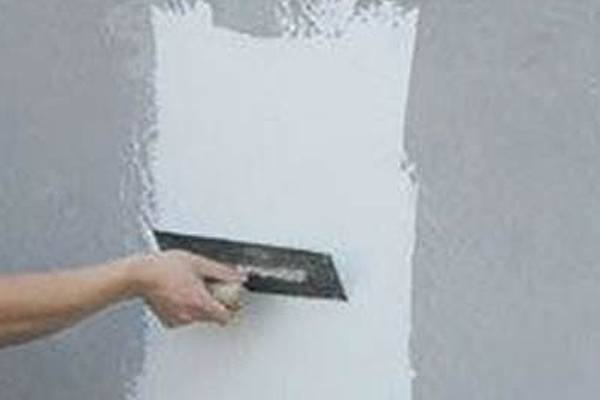

抹灰前准备：预留的洞口必须事先留出。室内墙面，柱面和门洞的阳角做法符合设计要求。对已完成的产品进行防护：门窗可利用木版条或塑料胶纸防护；楼地面使用塑料布等进行防护；已安 装的管道，防火箱，电器开关箱，线盒，预埋件和设备，栏杆，扶手等使用塑料布等进行防护。基层处理：应对基层表面的灰层，污垢，油污等清理干净。基层上凸凹部分和非预留孔洞等缺陷，应用处理平整牢固。门窗框与边缝处采用规定材料填实。提前对基层洒水湿润，抹灰时不得有明水。吸水率比较大的墙体可先抹一层建筑胶水。料浆制备：石膏砂浆物料混合比例应合适，推荐参照建议配合比。一次投料量应在规定的时间内用完。初凝后料浆不得再次加水搅拌使用。先将水倒入搅拌桶，再倒入灰料，搅拌2~5分钟，使料浆达到合适的稠度，静置5分钟后再进行第二次搅拌后使用。

周村生产内外墙保温砂浆通常分为两层或三层进行施工。各层砂浆要求不同，因此每层所选用的砂浆也不一样。一般底层砂浆起黏结基层的作用，要求砂浆应具有良好的和易性和较高的黏结力，因此底面砂浆的保水性要好，否则水分易被基层材料吸收而影响砂浆的黏结力。基层表面粗糙些有利于与砂浆的黏结。中层抹灰主要是为了找平，有时可省略去不用。面层抹灰主要为了平整美观，因此选用细沙。用于砖墙的底层抹灰，多用石灰砂浆；用于板条墙或板条顶棚的底层抹灰多用混合砂浆或石灰砂浆；混凝土墙、梁、柱、顶板等底层抹灰多用混合砂浆、麻刀石灰浆或纸筋石灰浆。内外墙保温砂浆价格提醒在容易碰撞或潮湿的地方，应采用水泥砂浆。如墙裙、踢脚板、地面、雨棚、窗台以及水池、水井等处，一般多用1:2.5的水泥砂浆。

1.降低了材料用量，轻质抹灰石膏之内找平施工材料用量15kg/㎡，水泥砂浆类抹灰材料室内找平施工材料用量40kg/㎡，减少材料用量约25kg/㎡，对于抹灰面积1万㎡的建筑可减少用量250吨有效的降低建筑负荷；2.轻质抹灰石膏保水率高，与基层黏结力强，不收缩，有效避免了抹灰层空鼓、开裂等质量通病，改善工程质量；3.采用脱硫石膏为凝胶材料，使脱硫石膏资料得到综合利用，绿色环保。轻质抹灰石膏主要原材料组成：轻质抹灰石膏主要采用脱硫石膏为凝胶材料、玻化微珠为轻质骨料、重钙为填料、再辅以缓凝剂、丙基纤维素（HPMC）等功能性添加剂按一定配方混合精制而成。

是一种胶粘剂，一般都是由醋酸乙烯—乙烯制成。具有超强的粘接力，优良的耐水性，耐老化性。提高抹灰砂浆对基层来的粘结强度可有效避免抹灰层空鼓，脱落，收缩开裂等问题。用于处理混凝土、加气混凝土、灰砂砖及粉煤灰砖等表面，解决源由于这些表面吸水性强或光滑引起界面不易粘接，致使抹灰层空鼓、开裂、剥落等。可以大大增强新旧混凝土之间以及混凝土与抹灰砂浆的粘结力。 可以取代传统混凝土表面的凿毛工序，改善加气混凝土表面抹灰工艺知，是现代建筑及装饰施工不可缺少的配套材料。

由于表面玻化形成一定的颗粒强度，理化性能十分稳定，耐老化耐候性强，具有优异的绝热﹑防火﹑吸音性能，适合诸多领域中作轻质填充骨料和绝热﹑防火﹑吸音﹑保温材料。在建材行业中，用玻化微珠作为轻质骨料，可提高砂浆的和易流动性和自抗强度，减少材性收缩率，提高产品综合性能，降低综合生产成本。在轻质干混砂浆（保温型、砌筑型、抹面型）应用中，用玻化微珠替代传统的普通膨胀珍珠岩和聚苯颗粒作干混保温砂浆轻质骨料，克服了膨胀珍珠岩吸水性大﹑易粉化，在料浆搅拌中体积收缩率大，易造成产品后期强度低和空鼓开裂等现象，同时又弥补了聚苯颗粒有机材料易燃﹑防火性能差﹑ 高温产生有害气体和耐老化耐候性低﹑施工中反弹性大等缺陷，提高完善了保温砂浆的综合性能和施工性能。
